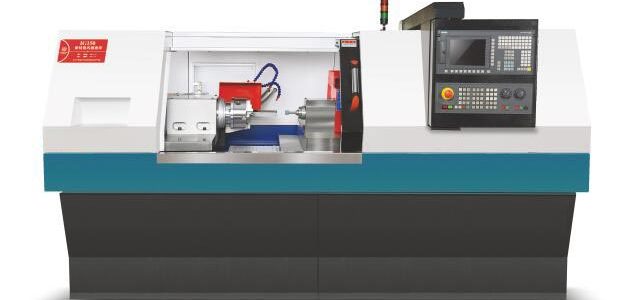

IG150高精度數控內圓磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單元 | IG150 | IG150-I |
| 可磨削孔徑范圍 | 毫米 | Φ6-150 | Φ6-200 |
| 磨削最大深度 | 毫米 | 150(一體式主軸最大 磨削深度：300mm) |
200 |
| 床面旋徑 | 毫米 | 520 | 520 |
| 磨削工件最大外輪廓直徑 | 毫米 | 320 | 320 |
| 工作臺最大移動行程 | 毫米 | 540 | 540 |
| 工作臺主軸轉速 | 轉速 | 0~3000 | 0~3000 |
| 主軸臺滑板進給速度 | 米/分 | 8 | 8 |
| X軸進給速度 | 米/分 | 8 | 8 |
| X軸最小進給分辨率 | 毫米 | 0.001 | 0.001 |
| Z軸最小進給分辨率 | 毫米 | 0.001 | 0.001 |
| 床頭箱回轉角度 | 向前 15° 向后 2″ | 向前 15° 向后 2″ | |
| 主軸驅動方式 | 伺服電機 | 伺服電機 | |
| 砂輪主軸馬達 | 2HP | 2（三相電機） | 2（三相電機） |
| X軸伺服電機 | 千瓦 | 1.5(1軸) | 1.5(1軸) |
| Z軸伺服電機 | 千瓦 | 2.0 | 2.0 |
| 機床尺寸（長*寬*高） | 毫米 | 2500LX2100W | 2500LX2100W |
| 總重量（毛重約） | 公斤 | 3000 | 3200 |
產品描述 ：
● 機身設計符合人體工程學設計，操作方便
● 緊湊型內圓磨床，安裝空間小，適用于任何車間
● 滑動面采用靜壓自動潤滑系統，運動平穩，耐磨性好。
● 全自動磨削：粗磨、修整、精磨、無火花磨削循環動作。精度高，操作方便，大大提高了生產能力。適用于少量不同形狀工件的批量生產和磨削。
● 頭架轉動采用P4高精度主軸軸承，精度高、剛性好、運轉安靜。
● 進給軸采用精密滾珠絲桿，由伺服電機驅動，可實現無節段進給。
● 修整方式為CNC自動校正修整
(1)如果使用金剛石或CBN砂輪，可選擇不校正修整方式。
(2)對于難磨工件，可選擇多種修正方式，確保最佳加工質量。
● 大批量生產時，可配置自動上料、自動下料等自動化生產設備。
標準設備
1.研磨冷卻裝置（水箱/水泵/水管）（1套）
2.鉆石修刀筆（1支）
3.角度調整表（1個）
4.工具箱及工具箱（六角扳手組/開口扳手 /螺絲刀）（1套）
5.主軸砂輪接桿（3支）
6.高速研磨主軸（1支）
7.基本調整塊（6個）
可選設備
1.油壓三爪夾頭
2.卡盤法蘭
3.機械主軸：10,000/20,000/30,000rpm
電主軸：40,000/100,000rpm
4.端面檢測裝置
5.磁鐵過濾器
6.紙帶過濾器
7.全封閉蓋板及自動門
8. 內徑自動測量裝置
