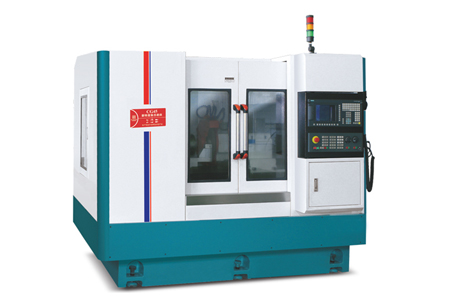

CG45高精度內外圓復合磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項 ?目 | 單 位 | 機型：CG45 | |
| 磨削最大外徑 | mm | Φ400 | |
| 磨削外徑長度 | mm | 200 | |
| 外圓砂輪尺寸 | mm | Φ405*32-60*127 | |
| 加工能力 | 磨削內徑范圍 | mm | Φ6-200 |
| 磨削內徑深度 | mm | 200 | |
| 工件最大長度 | mm | 260 | |
| 內孔砂輪主軸轉速 | rpm | 20000/40000(電主軸) | |
| 砂輪修整 | mm | 自動型 | |
| 數控系統 | 套 | 西門子 | |
| 砂輪主軸中心到地面高度 | mm | 1150 | |
| 工作
頭架 |
主軸轉速 | rpm | 0-1000 |
| X軸最快進給速度 | mm/min | 10000 | |
| X軸最小進給單位 | mm | 0.001 | |
| 工作頭旋轉角度 | Deg | +15~-5手動 | |
| 工作臺 | Z軸快速移動速度 | mm/min | 18000 |
| Z軸最小進給量 | mm | 0.001 | |
| 最大移動行程 | mm | 250 | |
| 馬達 | 外圓砂輪主軸馬達 | KW | 3.75 |
| 內圓主軸馬達 | KW | 3.0 | |
| X軸進給馬達（伺服） | KW | 1.5 | |
| Z軸進給馬達（伺服） | KW | 1.5 | |
| 頭架主軸馬達 | KW | 1.2 | |
| 冷卻水泵馬達 | KW | 0.37 | |
| 潤滑油馬達 | KW | 0.25*2 | |
| 其他 | 冷卻液箱容量 | L | 200 |
| 機器重量 | Kg | 6500 | |
| 設備尺寸（長*寬*高） | mm | 2300*2200*2000 | |
綜合功能

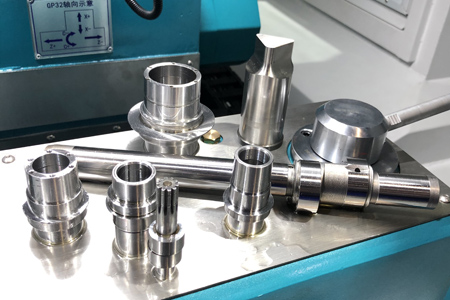

● 一次裝夾即可磨削外徑和內徑零件。為中小型工件的高精度磨削提供復雜的解決方案。
● 機床工業、汽車工程、工模具工業、航空航天工業、氣動/液壓、電子/電氣工程
● 模塊化設計，可選擇不同的砂輪主軸組合，充分滿足加工的所有要求。

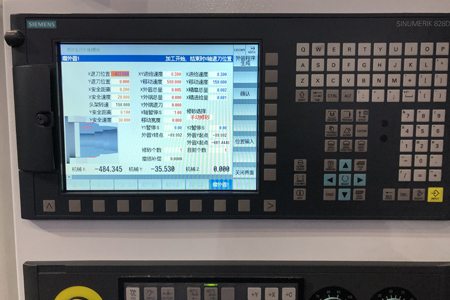

●控制系統界面使操作和編程系統非常簡單易學。在機床控制系統上編制工件磨削和砂輪修正程序，也可以在另一臺電腦上進行編程。
● 可配備自動上下料系統，滿足工業化大批量生產的需要。
開創復合磨床磨削新革命！

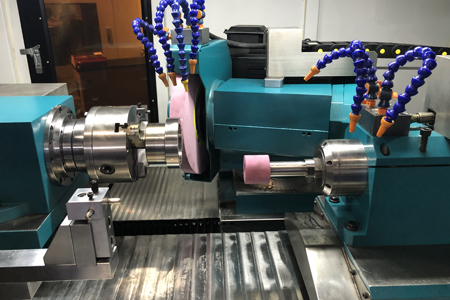

可實現一次裝夾，可進行內圓、內錐、外圓、外錐、端面等的復合一體研磨。
1.斜面外圓研磨砂輪+內孔研磨砂輪
2.雙外圓研磨砂輪
3.雙內孔研磨砂輪
4.直進外圓研磨砂輪+內孔研磨砂輪
可選設備
| 序號 | 項目 | 產地 | 品牌 | 數量 |
| 1 | 外徑自動在線測量儀 | 意大利 | 馬波斯P1DME | 1套 |
| 2 | 端面自動在線測量儀 | 意大利 | 馬波斯T18 | 1套 |
| 3 | 6/8英寸油壓三爪夾頭 | 中國臺灣 | 千島 | 1套 |
| 4 | 油霧收集器 | 中國 | JD-7N | 1套 |
| 5 | 鐵屑+紙帶過濾機 | 中國 | 四星 | 1套 |
