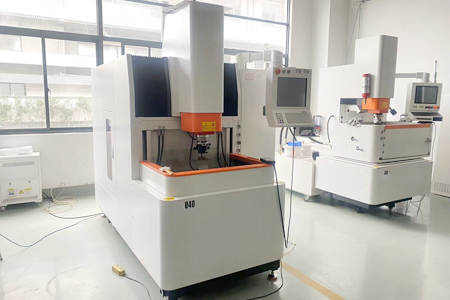

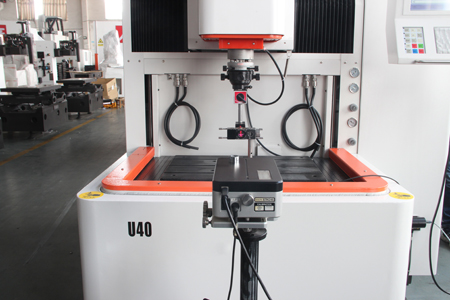

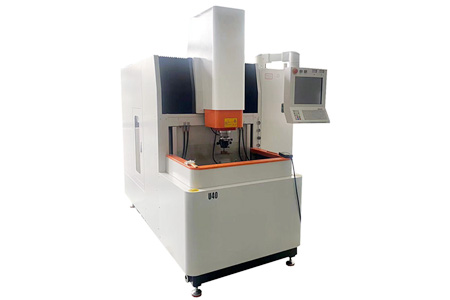

CNC鏡面放電電火花機U40(A3-50)
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 規格 | U40 |
| 工作液罐尺寸（L*W*D） | 830′600′300mm |
| 工作臺（長寬） | 600*400mm |
| X軸行程 | 400mm |
| Y軸行程 | 300mm |
| Z軸行程 | 300mm |
| 電極板到工作臺的最大距離 | （265-565）毫米 |
| 工作臺最大重量 | 550公斤 |
| 電極重量 | 50公斤 |
| X/Y/Z定位精度 | ≤0.004mm |
| X/Y/Z重復定位精度 | ≤0.003mm |
| 尺寸（長、寬、高） | 2040*2370*2200mm |
| 機器重量 | 3400公斤 |
| 機器輸入功率 | 9千瓦 |
| 最大加工電流 | 50A |
| 最大處理能力 | ≥500mm3/分鐘 |
| 極小的電極損耗 | 0.1% |
| 最佳表面粗糙度 | Ra≤0.07mm |
| 最小角損失 | ≤20mm |
| 細線放電 | ≤0.05mm |
| 通訊方式 | 以太網線 |
| 伺服類型 | 以太網線 |
| 運動加速模式 | 強勢設定S型 |
| 最小控制電流 | 0.1A |
| 最小脈寬 | 0.25毫秒 |
| 最小機械驅動當量 | 0.1毫米 |
| 解決 | 0.1毫米 |
| 輸入 | 鍵盤、鼠標、觸摸屏 |
| EDM條件登記功能 | 可注冊1000個條件C000-C999 |
| 偏置函數 | 可板1000個偏移量H000-H999 |
| 坐標系數量 | 60 |
設備介紹
ANTISHICNC“U40”是目前國內唯一采用瑞士先進技術并結合自身創新技術的全數控鏡面電火花加工機床。是目前國內最高檔次的全數控鏡面電火花機床。可實現三軸以上聯動加工，任意軸均可實現“正反”方向加工，三軸均采用瑞士設計標準的進口精密滾珠絲桿，與進口交流伺服電機直聯，液槽升降軸采用閉環伺服驅動控制，實現任意加工高度控制。
配備高性能、高穩定性、高抗干擾能力的LINUX操作系統控制電源，可實現高效率、高光潔度、超低電極損耗電火花加工，同時實現高-精密微米級連續深度加工控制和機床加工精度。、精度保持率和加工指標完全可與進口機床相媲美，是您替代進口高端數控火花機的最佳選擇。

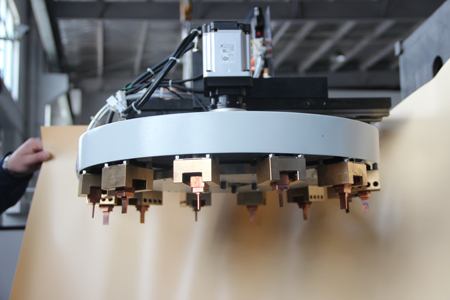

升降液槽鏡面全數控電火花加工機床還具有自動換刀裝置和機外自動換刀功能，可與加工中心、高速機等加工設備充分實現自動化，實現無人化操作加工。
特點
1、整體結構：基于瑞士、日本高端升降液槽火花機的機械結構，機身、電柜、電柜一體化設計，占地面積更小，可完全實現自動化、無人化操作控制。
2、鑄件：采用瑞士標準優質樹脂砂鑄件。經過反復退火和振動失效應力處理，保證了機身最佳的精度和耐用性，長期使用不變形。
3、精密傳動部件：精密滾珠絲桿、精密滾柱導軌、精密軸承等高精度控制部件均在瑞士設計定制，保持力提升到更高的水平。
4、各軸驅動：交流伺服電機與精密滾珠絲桿直聯驅動，主軸采用大功率交流伺服電機。更大的扭矩和更好的高速響應能力。
5、裝配工藝：嚴格按照瑞士制造工藝、裝配工藝、制造標準、精度標準等。
6、精度檢驗：所有機床鑄件及零部件均經過嚴格檢驗。
7、液槽升降：CNC伺服控制液槽升降，可實現工件任意高度控制。采用雙泵控制，過濾效果更好，注油速度更快。
8、緊湊：機身、油箱、電器柜一體式設計，更緊湊，占地面積小。
標準設備
CNC電火花整機
包裝技術資料
工具箱1套
