C40 CNC鏡面放電電火花成型機

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

技術參數：

規格	C?40
工作液罐尺寸（LWD）	980650400mm
工作臺（長寬）	680*420mm
X軸行程	400mm
Y軸行程	320mm
Z軸行程	320mm
電極板到工作臺的最大距離	600mm
工作臺最大重量	500公斤
最大電極重量	50公斤
尺寸（長寬高）	150022002400mm
機器重量	2800公斤
整機輸入功率	9千瓦
最大加工電流	50A
最大處理能力	≥500mm3/分鐘
極小的電極損耗	0.1%
最佳表面粗糙度	Ra≤0.1mm
最小機械驅動當量	1毫米
各軸分辨率	0.4
輸入	鍵盤、電腦鼠標、觸摸屏
位置指令方式	增量/絕對
EDM條件登記功能	可登記1000個條件C000-C999
偏置函數	可登記1000個偏移量H000-H999
子程序嵌套層次	50
Q指令嵌套層次	7
坐標系數	60

設備介紹
上海ANTISHICNC“C40”是一款三軸任意軸實現“正反”方向加工，可實現多軸聯動加工的全數控鏡面電火花加工機床。各軸均由全進口交流伺服電機和精密滾珠絲桿直接驅動，實現更高的機床精度控制和加工速度。配備安太士高穩定性、高抗干擾能力的CNC電源，您可以獲得極低的電火花加工電極損耗，讓您的模具加工精度更高，使用壽命更長。

特點
整體結構：基于瑞士機械結構，整體“C”型結構確保高速加工精度的持續保持。

鑄件：整機鑄件采用優質樹脂砂材料，經過多次退火和應力處理，確保最佳精度和耐用性，長期使用不變形。

底座：采用“T”型床身底座，即使重載工件位于機床左右兩端，機床仍能保持良好的精度和加工穩定性。
所有軸均由交流伺服電機和精密滾珠絲桿直接驅動，“Z”軸采用大功率交流伺服電機。

所有機械部件均經過精加工-德國ZEISSCMM檢測-精裝-英國RENISHAW激光干涉儀檢測等一系列過程控制，使精度和穩定性更好。

工作臺：大理石工作臺，長期使用不變形。
完美的機械結構、高配置和嚴格的制造工藝使其能夠達到1微米以內的相應精度。
緊湊性：機身、油箱、電柜采用緊湊型設計理念，占地面積小。

標準設備
機床 C40
數控脈沖電源型號

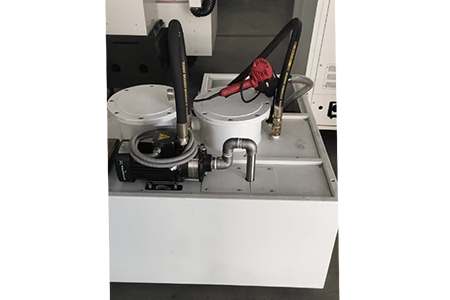

工作液罐
紅外觸摸屏輸入系統
TFT-LCD 15寸液晶顯示器
標準工具箱及夾具
主機水平調節螺栓，主機用戶水平調節
墊片手動
電子盤裝置
X、Y、Z軸交流伺服、編碼器
手動控制箱
精加工電路
硬質合金專用加工電路（增爆電路）
AUTO（自動加工）單元
濾紙
手動
卡盤 機床工作燈
