五軸數控工具磨床 – TG560 & TG580

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

技術參數 ?TG-560 數控工具磨床

數控系統	新代210MA-5E	夾頭夾緊工件范圍	3~20mm（換刀柄最大32）
最大加工工件直徑	200 mm	磨頭擺動最高轉速(C軸)	30rpm
磨削最大工件長度	170mm	C軸旋轉范圍	325°（+230°~ -95°）
最大加工工件槽深	10mm	工件主軸中心高	150mm
最大工件重量	10Kg	工件主軸徑向跳動	≤0.005mm
磨頭最大功率(直驅電主軸)	11KW	磨頭主軸徑向跳動	≤0.005mm
砂輪尺寸(CBN/金剛石)	Φ50～Φ200mm	氣缸推力范圍	500-580kg
磨頭主軸轉速(變頻調速)	1000-8000rpm	直線軸分辨率	0.00lmm
磨頭垂直升降行程(Z軸)	360(-100～220)mm	旋轉軸分辨率	0.00l°
工作臺行程X軸/Y軸	X：460 / Y：400	電源	AC 380V 50HZ三相
直線軸快速移動速度	15m/min	機床總功率	15KW
工件主軸轉速(A軸)	500rpm	機床外形尺寸	1700x1520x2100mm
A軸旋轉范圍	∞	機床重量	4T
自動夾緊工件范圍	3~20mm	電源	AC ?380V ?50HZ ?三相

技術參數 ?TG-580 數控工具磨床

數控系統	新代210MA-5E	夾頭夾緊工件范圍	3-20mm
最大加工工件直徑	200 mm	磨頭擺動最高轉速(C軸)	75rpm
磨削最大工件長度	200mm	C軸旋轉范圍	320°（-225°~95°）
最大加工工件槽深	20mm	工件主軸中心高	135mm
最大工件重量	20Kg	工件主軸徑向跳動	≤0.005mm
磨頭最大功率(直驅電主軸)	18KW	磨頭主軸徑向跳動	≤0.005mm
砂輪尺寸(CBN/金剛石)	Φ50～Φ200mm	氣缸夾緊力調整范圍	800-1000kg
磨頭主軸轉速(變頻調速)	1000-8000rpm	直線軸分辨率	0.00lmm
磨頭垂直升降行程(Y軸)	350(-100～250)mm	旋轉軸分辨率	0.00l°
工作臺行程X軸/Y軸/Z軸	X：520?/?Y：540 / Z：350	電源	AC ?380V ?50HZ ?三相
直線軸快速移動速度	10m/min	機床總功率	32KW
工件主軸轉速(A軸)	200rpm	機床外形尺寸	2200×1600×2400mm
A軸旋轉范圍	∞	機床重量(約)	5T
A軸主軸孔錐度	ISO50

產品介紹：

TG560是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。

特點：

1.機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。

2.機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。

3.工件主軸采用dd直驅，肖柏林夾頭體及筒夾，工件自動夾緊。

4.機床采用新代210MA-5E五軸聯動控制系統及伺服單元、采先鋒精密測頭、上銀精密滾動線軌及滾珠絲杠，確保了機床的優越性能和工作精度。

5.機床采用全封閉外觀(正面活動拉門、左右兩側設有維修門)、擺臂式操控面板、手持電子手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

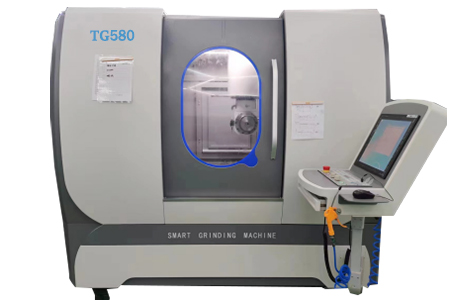

TG580是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

特點：

???機床外觀大氣，人機界面友好，采用天然大理石構件，機床穩定性好。

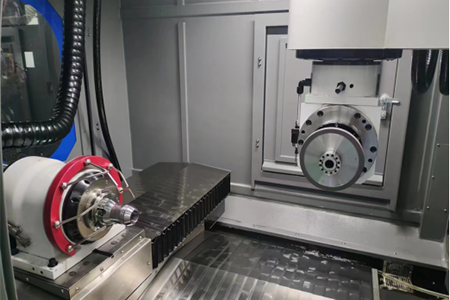

???機床采用高剛性、高精度、大功率（18KW)直驅變頻電主軸磨頭，砂輪法蘭可同時裝2～4片砂輪，滿足一次裝夾完成對刀具的前面、后面、端面的磨削工藝需求。

??工件主軸采用DD直驅、軸承為NSK精密主軸軸承，W25刀柄氣動夾緊。

???機床采用新代210MA-5E五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹精密測頭、上銀精密滾動線軌及THK滾珠絲杠，同時為更好確保加工刀具的尺寸精度，機床旋轉軸采用雙DD直驅全閉環控制，確保了機床的優越性能和工作精度。

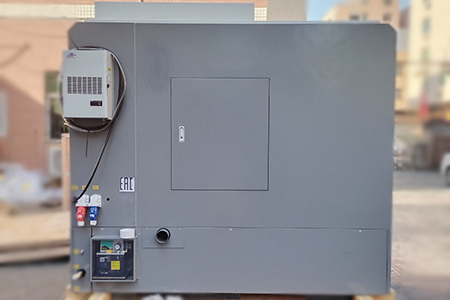

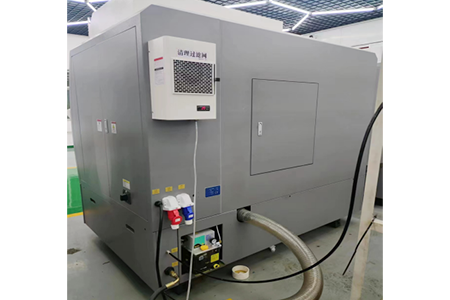

???機床采用全封閉外觀(正面活動拉門、右側及后面設有維修門)、手持電子手輪、專用啟停按鈕、配置工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

研磨樣品：
