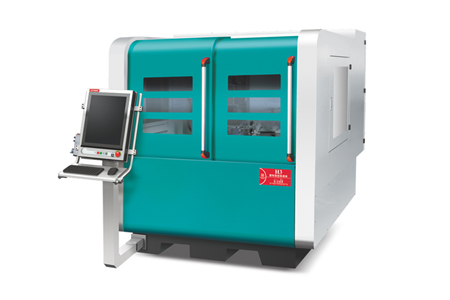

編號	項目		單位	機型：?H3
1	裝夾工件直徑范圍		mm	0.5-20
2	磨削工件直徑范圍		mm	0.05－20
3	裝夾/磨削工件最大長度		mm	300/200
4	控制系統(CNC-4軸)			ANCA－X/Y/Z/Z′
5	送收料站系統（CNC-3軸）			ANCA－U/V/W
6	粗磨	砂輪尺寸（直徑×寬度×孔徑）	mm	250×20×31.75
7		砂輪轉速	rpm	0~8500（電主軸）
8		砂輪最大線速度	m/s	90
9		砂輪主軸馬達	KW	8.5/20
10	精磨	砂輪尺寸（直徑×寬度×孔徑）	mm	150×20×31.75
11		砂輪轉速（電主軸）	rpm	0~12000(電主軸)
12		砂輪最大線速度	m/s	90
13		砂輪主軸馬達	KW	5.0
14	X/Y/Z/Z′軸最小進給量		mm	0.001
15	X軸行程（粗磨砂輪軸）		mm	100
16	Y軸行程（精磨砂輪軸）		mm	29
17	Z軸行程（工作頭）		mm	380
18	Z′軸行程（第四軸）		mm	55
19	X/Y/Z/ Z′軸伺服馬達		KW	2.0
20	工作頭主軸臺馬達		KW	1.0
21	工作頭主軸轉速		rpm	0－2000
22	高壓油泵		KW	0.25
23	工作頭主軸旋轉方式			固定
24	保障長度定位方式			前定位
25	機械手U/V/W軸伺服馬達		KW	1.0
26	研削液箱		mm	3003001000
27	毛重（大約）		Kg	5000
28	外形尺寸（長×寬×高）		mm	245019802000

產品介紹：

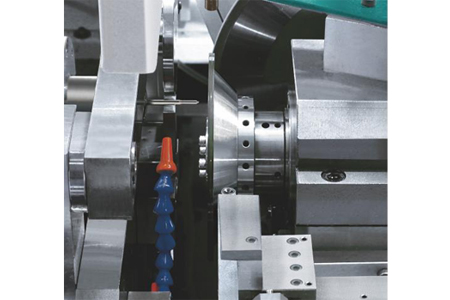

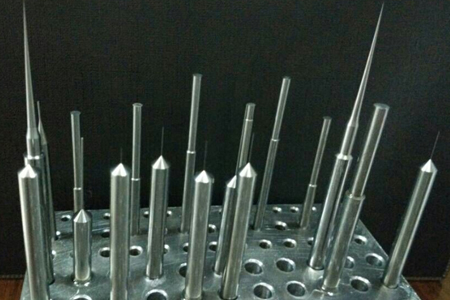

走心式磨床結構，使得砂輪加工擺脫從外圓面磨削量小，效率低的問題。以端面作為粗加工初始面，加工量大，加工效率高，同時針對小直徑段差工件更俱優勢。聯合研發的中文二次開發高度自動化磨削系統，可自由移動并重新排列按鈕和圖標，無需編程即可實現多臺階復雜段差工件的創作界面，性能卓越的互動式觸屏技術，輕松實現更高級的手勢指令。

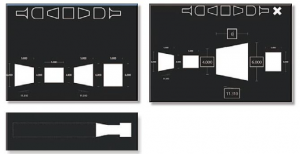

操作人員可根據定義的各種形狀簡圖，針對工件的形狀，快速排列組合圖形并輸入相關參數，即可完成編程加工圖形。

標準設備

	物品
1	數控系統
2	X/Z軸進給伺服電機
3	X/Z軸滾珠絲桿
4	簡夾和夾頭
5	粗磨主軸
6	精磨主軸
7	機械手伺服
8	端面定位裝置
9	全自動注油器
10	聯軸器
11	耐磨材料
12	水泵驅動馬達
13	開關按鈕/接觸器
14	皮帶
15	油路構件
16	軸承
17	LED工作燈
18	冷卻水箱
19	基礎墊塊
