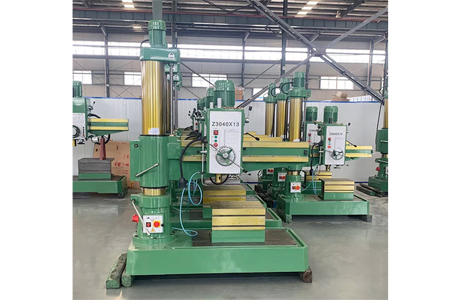

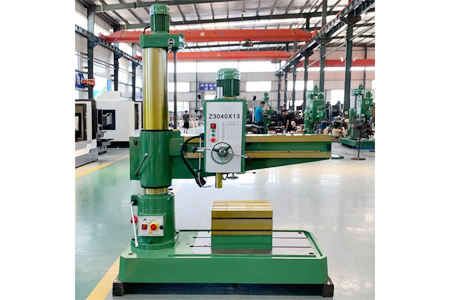

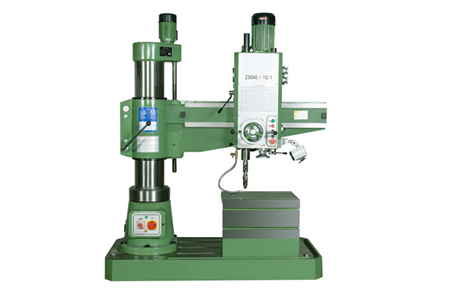

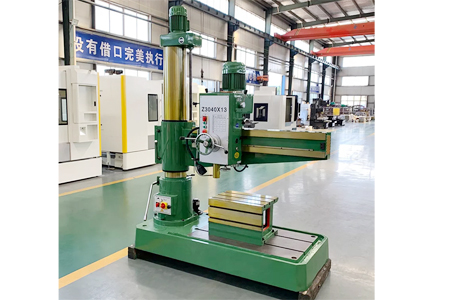

Z3040X13搖臂鉆床

產品描述

Z3040搖臂鉆床是一種中小型機械搖臂鉆床。Z3040搖臂鉆床可沿立柱旋轉一圈。最大鉆孔直徑為40鑄鐵和35鋼。主軸端距工作臺面260-1000mm，主軸中心距立柱母線300-1000mm，立柱直徑230mm，主軸錐度方式4號，六段主軸轉速75、130 ，240、380、660、1220，電機功率2.2KW/0.75，機床重量1300kg，Z3040搖臂鉆床這些參數決定了該機床可以進行大范圍的加工。Z3040搖臂鉆床的主運動和進給運動均由主軸電機提供動力。主軸的主運動通過傳動機構將動力傳遞給進給運動。Z3040搖臂鉆床的特點更能滿足一般鉆孔、攻絲等工藝的要求。

Z3040搖臂鉆床主軸控制有兩個CJX2-1201交流接觸器由按鈕電路控制，搖臂升降有兩個CJX2-1201交流接觸器由按鈕長開點控制，冷卻水泵采用hy3- 10/3開關控制，機床安全電壓24V設計合理安全。主軸轉速和主軸進給多級可調，調節范圍大，能很好地適應搖臂鉆床上不同工藝、不同工件材料、不同刀具的要求。機床整體適應性強。Z3040搖臂鉆床可靈活應用于機械制造、造船、礦山配件、五金行業儀器儀表等行業。

產品特點

● Z3040搖臂鉆床導軌、立柱、箱體采用高強度鑄鐵制造。鑄造后對鑄件進行熱處理，以消除鑄件的內應力。經熱處理消除內應力的鑄件，可長期保持機器主體的穩定性。立柱表面與導軌接觸。表面淬火處理，保持導軌和立柱的硬度，機床能長期保持精度和耐用性；

● Z3040搖臂鉆床電氣、電機采用機床電氣要求國家標準。國標電氣控制，機床更節能，運行時間更安全；

● 主軸箱轉動齒輪經精密研磨并滲碳淬火處理。齒輪箱運行噪音低，傳遞力好；

● 各滾動部件軸承均選用國產哈爾濱軸承，整機可高速切削；

● 主軸箱采用自動供油系統內循環潤滑，齒輪和軸承得到充分潤滑，解決了傳統潤滑方式頂齒輪潤滑不足的缺點；

● 主軸裝有行程保護開關，解決了工人誤操作或自動送料時，主軸送料到頂時損壞主軸或齒輪的問題；

● 立柱安全鎖緊裝置開關，自動升降可在工人忘記松開鎖緊裝置時自動切斷電源，能很好地保護立柱不被拉傷和渦輪、蝸桿不打滑；

● 絲桿采用品牌廠家制造。品牌廠家不直接使用圓鋼車床加工，而是嚴格按照調質、淬火等螺紋加工工藝生產加工工藝。專用螺絲加工設備生產的螺絲，經過磨床加工。精密研磨，使用壽命是普通絲桿的兩倍，螺母為黃銅螺母，耐磨性好，精度好；

● Z3040搖臂鉆床從毛坯鑄造、零部件采購、供應商選擇，都經過嚴格的產品質量精密篩選。每一道工序都經過嚴格檢驗，確保機床出廠時的整體精度要求。
