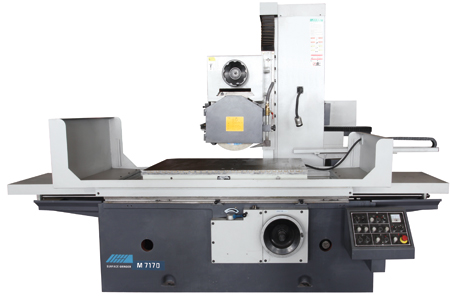

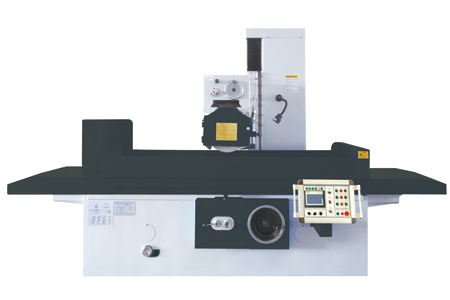

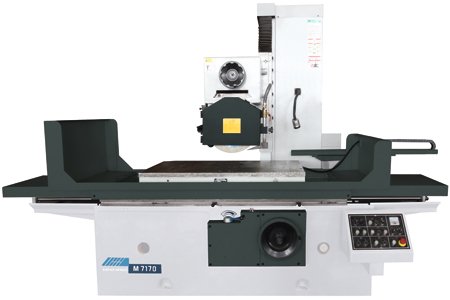

M71自動砂輪頭移動平面磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | M7130A M7130D? |
M7140 M7140D |
M7140A*1600 M7140D*1600 |
M7140A*2200 M7140D*2200 |
M7150A M7150D |
M7150A*1600 M7150D*1600 |
M7150A*2200 M7150D*2200 |
M7170A*1250 M7170D*1250 |
M7170A*1600 M7170D*1600 |
M7170A*2200 M7170D*2200 |
M7180*1600 M7180D*1600 |
M7180*2200 M7180D*2200 |
M7180*3000 M7180D*3000 |
|
| 工作臺尺寸（長*寬） | 毫米 | 1000*300 | 1000*400 | 1600*400 | 2200*400 | 1000*500 | 1600*500 | 2200*500 | 1250*700 | 1600*700 | 2200*700 | 1600*800 | 2200*800 | 3000*800 | |
| 工件最大磨削尺寸(L*W) | 毫米 | 1000*300*400 | 1000*400*400 | 1600*400*400 | 2200*400*400 | 1000*500*500 | 1600*500*500 | 2200*500*500 | 1250*700*500 | 1600*700*500 | 2200*700*500 | 1600*800*500 | 2200*800*500 | 3000*800*500 | |
| 縱向行程 | 毫米 | 200-1100 | 200-1100 | 200-1700 | 200-2300 | 200-1100 | 200-1700 | 200-2300 | 200-1350 | 200-1700 | 200-2300 | 200-1700 | 200-2300 | 200-3100 | |
| 工作臺縱向速度 | 毫米/分鐘 | 3~27 | 3~27 | 3~27 | 3~27 | 500*1000 | 500*1600 | 500*2200 | 700*1250 | 700*1600 | 700*2200 | 800*1600 | 800*2200 | 800*3000 | |
| 工作臺T型槽(槽數*寬度) | 毫米 | 3*18 | 3*18 | 3*18 | 3*18 | 3*22 | 3*22 | 3*22 | 3*22 | 3*22 | 3*22 | 3*22 | 3*22 | 3*22 | |
| 主軸中心至工作臺面距離 | 毫米 | 600 | 600 | 600 | 600 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | |
| 最大限度 載物臺（含磁吸盤） | 公斤 | 470 | 630 | 1000 | 1380 | 700 | 1240 | 1410 | 1100 | 1400 | 1800 | 1600 | 2000 | 3000 | |
| 電磁吸盤尺寸 | 毫米 | 300*1000 | 400*1000 | 400*1600 | 400*2200 | 500*1000 | 500*1600 | 500*2200 | 700*1250 | 700*1600 | 700*2200 | 800*1600 | 800*2200 | 800*3000 | |
| 車輪尺寸（OD*Width*ID） | 毫米 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | 400*40*127 | |
| 主軸轉速（無級） | 轉/分鐘 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | |
| 工作臺速度 | 米/分鐘 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | 3~27 | |
| 磨頭橫向移動 | 連續進給率 | 米/分鐘 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 |
| 間歇進給 | 毫米/噸 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | 3~30 | |
| 輪子 垂直 移動 |
速度快 | 毫米/分鐘 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| 每克手輪進給 | 毫米/克 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 每轉手輪進給 | 毫米/轉0 | 0.645 | 0.02 | 0.02 | 0.02 | 0.515 | 0.515 | 0.515 | 0.515 | 0.515 | 0.515 | 0.515 | 0.515 | 0.515 | |
| 主軸電機 | 千瓦 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 15 | 15 | 15 | |
| 液壓馬達 | 千瓦 | 3個 | 3個 | 3個 | 3個 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 冷卻液馬達 | 千瓦 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| 升降電機 | 千瓦 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | |
| 總額定功率 | 千瓦 | 11 | 11 | 11 | 11 | 12.25 | 12.25 | 12.25 | 19.75 | 19.75 | 19.75 | 28.75 | 28.75 | 28.75 | |
| 表面粗糙度 | 微米 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
| 總重量 | 公斤 | 3500 | 4700 | 6600 | 8000 | 5000 | 7100 | 8500 | 6200 | 6600 | 7200 | 9500 | 11000 | 13000 | |
| 包裝尺寸（長*寬*高） | 毫米 | 2840*1710*2130 | 295*220*233 | 500*220*233 | 680*220*233 | 320*228*252 | 520*228*252 | 680*228*252 | 385*228*255 | 560*228*255 | 680*228*255 | 490*260*270 | 570*260*270 | 865*260*270 | |
產品特點
高強度鑄鐵基礎
機器橫向移動液壓或手動；
以可變速度液壓縱向移動
通過伺服電機垂直移動和PLC控制器實現自動進給
該機適用于重負荷磨削，磨削效率高
強制潤滑導軌，延長機器使用壽命。
應用
本機利用砂輪的周邊磨削各種鋼、鑄鐵和有色金屬的工件平面，適用于各種機加工車間和機修車間。
標準配件
冷卻液系統、工作燈、調平楔、地腳螺釘、車輪法蘭、車輪平衡心軸、電磁吸盤、標準車輪、操作手冊、砂輪修整座、PLC 控制器和觸摸屏。
選配附件
金剛石筆
磁分冷卻系統
砂輪平衡架
