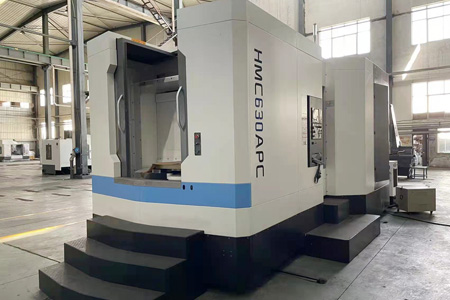

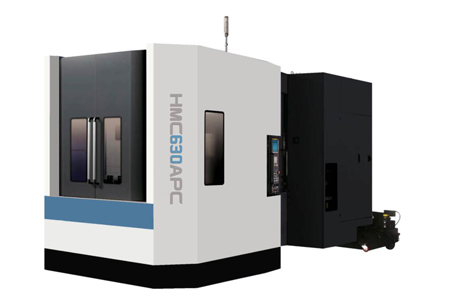

APC系列自動托盤交換器臥式加工中心
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 型號
參數 |
單位 | HMC500APC | HMC630APC | HMC630SAPC | HMC800APC | |
| 行程 | 立柱移動行程（X軸） | 毫米 | 800 | 1050 | 1050 | 1400 |
| 主軸箱移動行程（Y軸） | 毫米 | 750 | 900 | 750 | 950 | |
| 工作臺移動行程（Z軸） | 毫米 | 850 | 1000 | 900 | 1370 | |
| 主軸端面至工作臺中心距離 | 毫米 | 100-850 | 100-1000 | 130-1030 | 100-1050 | |
| 主軸中心至工作臺面距離 | 毫米 | 100-950 | 140-1160 | 0-750 | 150-1420 | |
| 進給 | X軸快移速度 | 毫米/分鐘 | 48000 | 36000 | 20000 | 36000 |
| Y軸快移速度 | 毫米/分鐘 | 48000 | 36000 | 20000 | 36000 | |
| Z軸快移速度 | 毫米/分鐘 | 48000 | 36000 | 20000 | 36000 | |
| X/Y/Z軸切削進給速度 | 毫米/分鐘 | 20000 | 20000 | 10000 | 20000 | |
| 工作臺 | 工作臺尺寸 | 毫米 | 500*500 | 630×630 | 630x 700 | 800×800 |
| 工作臺數量 | 2 | 2 | 2 | 2 | ||
| 工作臺分度型式 | 。 | 1（0.001） | 1（0.001） | 1（0.001） | 1（0.001） | |
| 工作臺最大載荷 | 公斤 | 500 | 1200 | 950 | 2000 | |
| 工作臺面T型槽尺寸(槽數x寬槽x槽距) | 毫米 | 14x5x 100 | 18x5x125 | 5x18x125 | 22x5x 160 | |
| 托盤交換時間 | 秒 | 15 | 16 | 20 | 18 | |
| 主軸 | 主軸錐孔 | ISO50 | ISO50 | ISO50 | ISO50 | |
| 主軸電機功率 | 千瓦 | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 | |
| 主軸轉速 | rpm | 20-6000 | 20-6000 | 20-6000 | 20-6000 | |
| 主軸最大扭矩(連續/30min) | 牛米 | 140/191 | 249/307 | 249/307 | 520/619 | |
| 拉釘規格 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | ||
| 精度 | X/ Y/Z軸定位精度 | 毫米 | 0.01 | 0.01 | 0.018 | 0.01 |
| X/Y/Z軸重復定位精度 | 毫米 | 0.006 | 0.008 | 0.01 | 0.008 | |
| B軸定位精度 | “ | ±4(±15) | ±4(+15) | ±15 | ±4(±15) | |
| B軸重復定位精度 | “ | ±1(±6) | ±1(±6) | ±4 | ±1(±6) | |
| 刀庫 | 刀庫容量 | 噸 | 40/60 | 40/60 | 32/40 | 40/60 |
| 最大刀具直徑 | 毫米 | Φ125/250 | Φ125/250 | Φ125/250 | Φ125/250 | |
| 最大刀具長度 | 毫米 | 400 | 400 | 300 | 400 | |
| 最大刀具重量 | 公斤 | 25 | 25 | 18 | 25 | |
| 換刀時間 | 秒 | 3.5 | 3.5 | 4.5 | 3.5 | |
| 其他的 | 機床裝機總功率 | 千瓦 | 40 | 50 | 45 | 50 |
| 機床外形尺寸(L*W*H) | 毫米 | 6700x4200x3350 | 7600x4200x3650 | 6500x4100x3450 | 8400×5000×3850 | |
| 機床重量 | 公斤 | 16000 | 22000 | 16000 | 26000 | |
產品特點：
HMC系列是本公司在吸收國內外先進機床設計理念的基礎上設計開發的臥式加工中心。

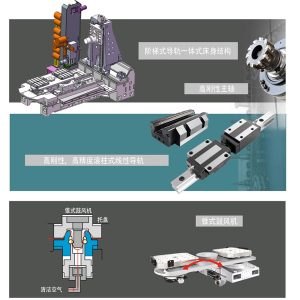

本機采用T型床身結構設計，采用高剛性滾柱直線導軌，導軌跨距大，機床整體剛性好，承載能力強；配備高精度回轉工作臺，交換時間短，交換臺定位精度高；機器在加工零件的同時可以進行下一個零件的組裝，節省工件裝夾時間，提高工作效率；
該機特別適用于大中型箱體多面體零件的批量加工。一次完成銑、鏜、鉆、攻絲等工序，大大提高了加工效率。
產品描述 ：
| 序號 | 標準配置 | 序號 | 可選配置 |
| 1 | 24 把機械手刀庫 | 1 | 32把機械手鏈?zhǔn)降稁?kù) |
| 2 | 主軸氣幕防塵系統 | 2 | 40 把機械手鏈?zhǔn)降稁?kù) |
| 3 | 工件冷卻系統 | 3 | 中心出水主軸（配高壓冷卻裝置） |
| 4 | 等分度數控回轉工作臺 | 4 | ZF齒輪箱傳動 |
| 5 | 自動潤滑系統 | 5 | 主軸油冷裝置 |
| 6 | 螺旋排屑裝置 | 6 | 任意分度數控回轉工作臺 |
| 7 | 鏈板式提升排屑器 | 7 | 刮板式提升排屑器 |
| 8 | 整體防護護罩 | 8 | 三軸光柵尺控制 |
| 9 | 工具箱 | 9 | 刀具檢測裝置 |
| 10 | 地腳螺栓及墊塊 | 10 | 工件檢測裝置 |
| 11 | 開門保護裝置（防護門） | ||
| 12 | 手提吹屑空氣槍 | ||
| 13 | 機臺清洗水槍 | ||
| 14 | 簡易油水分離器 |
