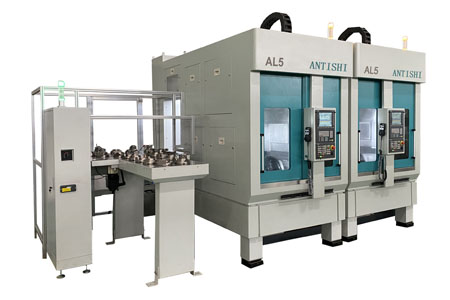

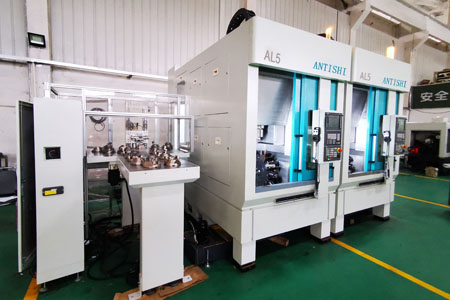

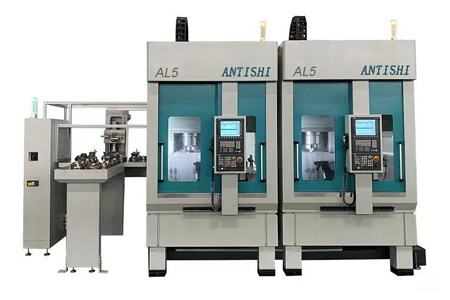

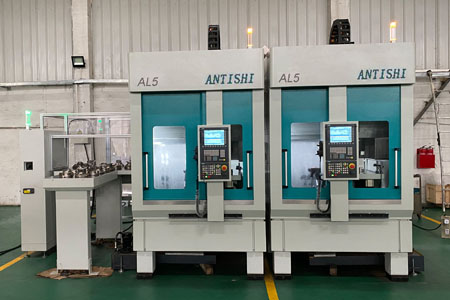

AL5 雙聯式倒立式數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 規格 | 單位 |
| 加工能力 | ||
| 最大擺動床直徑 | ?350 | 毫米 |
| 最大加工直徑 | ?200 | 毫米 |
| 最大加工長度 | 200 | 毫米 |
| 主軸 | ||
| 最大主軸轉速 | 4000 | 轉/分 |
| 通孔直徑 | 56 | 毫米 |
| 主軸鼻端 | A2-6 | |
| 主電機功率 | 22 | 千瓦 |
| 主軸轉速范圍 | 0-4000 | 轉/分 |
| 主電機額定轉速 | 2000 | 轉/分 |
| 額定主軸扭矩 | 105 | 牛米 |
| 傳輸方式 | 電主軸 | |
| ?X/Z軸 | ||
| X/Z軸行程 | 590/250 | 毫米 |
| X/Z軸快速移動 | 15-20 | 米/分鐘 |
| X/Z軸電機功率 | 3.1/4.3 | 千瓦 |
| X/Z軸主軸力矩 | 20/27 | 牛米 |
| 刀庫 | ||
| 刀具數量 | ||
| 方刀規格 | 25*25 | 毫米 |
| 圓刀規格 | ?40 | |
| 加工精度 | ||
| 主軸 | 0.005 | 毫米 |
| 光柵絕對測量分辨率 | 0.001 | 毫米 |
| 重復定位精度 | 0.003 | 毫米 |
| 其他 | ||
| 冷卻馬達功率 | 1.5 | 千瓦 |
| 液壓功率 | 1.5 | 千瓦 |
| 機器最大功率 | 70 | 千瓦 |
| 機器重量 | 6 | 噸/套 |
產品介紹
AL5雙床倒立式數控車床采用主軸上下料作為z向拖板的一個組成部分來取放工件。可加工最大直徑300mm的工件。短行程和緊湊的設計實現了極短的夾緊和跳動時間。這樣，可以保證倒立車床在處理頻繁變化的批量和零件修改時具有很高的靈活性，并且可以在沒有機械手的情況下自動生產。
1、行程短，加工效率高。
2、倒車中心結構緊湊，占地面積小。
3、自動工件輸送系統：機床通過主軸自行上下料；包括毛坯件和成品件的自動上下料。
4. 12位刀塔（可配動力刀塔）旋轉時間短。
5、被加工件進出自如，便于主軸把握上下料。
6、床身采用礦物鑄件，確保穩定性和減振性能。
7、立式加工方式，排屑方便。
8、Y軸在刀塔內裝配后，機床可加工復雜零件。
9、根據零件需要，可進行多次聯機加工。
