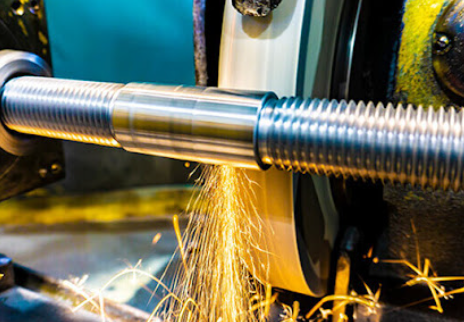

數控外圓磨床是通過計算機控制系統對砂輪和工件的相對運動進行精確控制。在加工過程中，砂輪高速旋轉，工件則以一定的轉速旋轉，同時砂輪沿著工件的軸向和徑向按照預先設定的程序進行進給運動。其工作原理基于砂輪對工件表面材料的磨削作用，將工件的外圓表面磨削到所需的尺寸精度和表面光潔度。
例如，在磨削一根圓柱形軸的外圓時，砂輪以每分鐘數千轉的速度旋轉，軸以適當?shù)霓D(zhuǎn)速旋轉，砂輪首先快速接近工件，然后按照設定的磨削深度和進給速度進行磨削，從軸的一端逐步磨削到另一端，最終得到精確尺寸的外圓柱面。
一、選型需要考慮的因素
1、加工需求方面

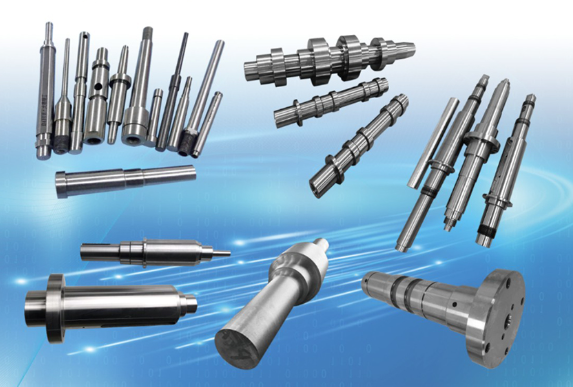

零件尺寸和重量：根據常加工工件的最大外圓直徑、長度以及重量來選擇合適規格的磨床。如小型零件可選 mk1308、mk1312 等小型數控外圓磨床；中型零件一般 mk1320、mk1332 系列較為合適；大型零件則需考慮 mk1350、mk1363、mk1380 等大型數控外圓磨床。
加工精度要求：如果對加工精度要求極高，如航空航天、精密儀器儀表等領域的零件，需要選擇高精度的數控外圓磨床，其圓度可達到 001mm 甚至更高，表面粗糙度能達到 Ra0.2μm 以下；對于一般工業零件加工，精度在圓度 0.002-0.005mm、表面粗糙度 Ra0.4-0.8μm 的磨床通常能滿足要求。
加工效率需求：若需進行批量生產，應選擇自動化程度高、磨削速度快、進給量較大的數控外圓磨床，如具備自動上下料裝置、快速換刀系統以及高效的數控系統，可有效減少輔助時間，提高生產效率；對于單件小批量生產，則可更注重磨床的靈活性和精度。
 |
 |
2、機床性能方面
精度指標：包括幾何精度、運動精度和熱穩定性等。床身、工作臺、砂輪架等部件的制造精度以及它們之間的裝配精度會直接影響磨床的加工精度，可查看機床的精度檢測報告或?qū)嶋H試磨來評估；熱穩定性好的磨床在長時間加工過程中，能減少因熱變形而導致的精度損失。
剛性：剛性好的磨床在加工過程中能承受較大的切削力而不變形，可通過觀察機床的結構設計、材料及熱處理工藝等來判斷。如采用大圓孔、魚翅形筋板結構的床身通常具有較好的剛性。
數控系統：可以根據自身的使用習慣以及預算情況來選擇合適的數控系統，我們常見數控系統有以下：
中國系統：華中系統、廣數系統（GSK）
臺灣：新代系統
日本：發那科系統
德國：西門子系統
砂輪主軸性能：砂輪主軸的回轉精度、剛性和轉速范圍等對加工質量和效率有重要影響。回轉精度高的主軸可保證磨削出的工件表面質量好，如高精度動壓砂輪主軸的徑向跳動可小于 002mm，軸向竄動小于 0.002mm；較高的轉速范圍能適應不同材料和尺寸工件的磨削需求。
案例分享

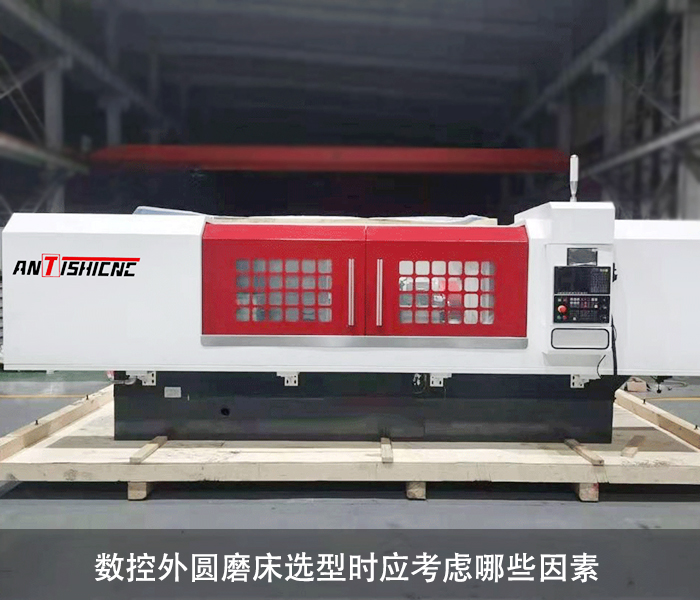

近日，上海鞍提仕收到一份來自沙特阿拉伯的數控外圓磨床詢價信息，客戶是一家鋼鐵公司，主要生產隔熱板（PIR 夾層板）及其配件，在溝通過程中，我們了解到客戶主要加工的的工件長度是1000mm,直徑是300mm，根據客戶的需要，我們?yōu)橹ヅ涞臋C(jī)型參數如下：
| 磨削直徑范圍 | Ф8～Ф320（mm） | |
| 磨削最大長度 | 1000（mm） | |
| 最大工作重量 | 150（kg） | |
| 中心高 | 180（mm） | |
| 工作臺最大回轉角度 | -3°～+5° | |
| 砂輪架回轉角度 | ±30° | |
| 頭尾架頂尖錐度： | 莫氏4# | |
| 尾架套筒移動量 | 30mm | |
| 砂輪架最大行程 | 320mm | |
| 工作臺最大行程 | 1050mm | |
| 砂輪轉速 | 0-1460r/min（變頻無級調速） | |
| 砂輪規格 | Φ600mm×75×Φ305mm | |
| 工件頭架電機功率 | 1.5kw | |
| 砂輪頭架電機功率 | 11kw | |
| 油泵電機功率 | 0.75kw | |
| X軸私服電機扭矩 | 7um | |
| Z軸私服電機扭矩 | 10um | |
| 水箱容 | 150L | |
| 砂輪架（X軸）最小分辨率： | 0.001mm | |
| 工作臺（Z軸）最小分辨率 | 0.001mm | |
| 砂輪架（X軸）定位精度 | 0.01mm | |
| 砂輪架（X軸）重復定位精度： | 0.003mm | |
| 砂輪架（X軸）反向間隙 | ≤ 0.005mm | |
| 工作臺（Z軸）定位精 | 0.01mm | |
| 工作臺（Z軸）重復定位精度 | 0.003mm | |
| 工作臺（Z軸）反向間隙 | ≤0.005mm | |
| 外圓圓度 | ≤ 0.003mm | |
| 外圓圓柱度 | ≤ 0.005mm | |
| 粗糙度 | ≤ Ra0.4um | |
如果您也需要一款合適的數控外圓磨床，歡迎咨詢上海鞍提仕。我們是一家資深的金屬機加工設備供應商， 有豐富的機械設備制造與運用經驗，能夠?yàn)槟闾峁?zhuān)業技術支持。
關鍵詞：數控外圓磨床、數控磨床、外圓磨床
