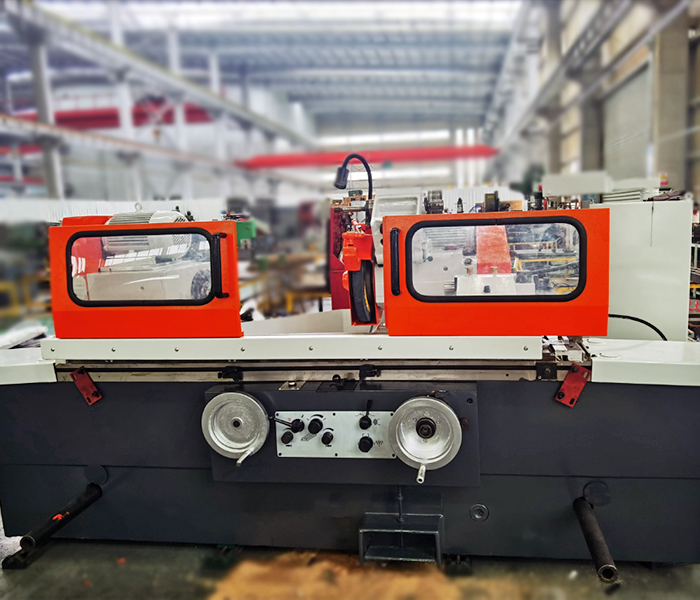

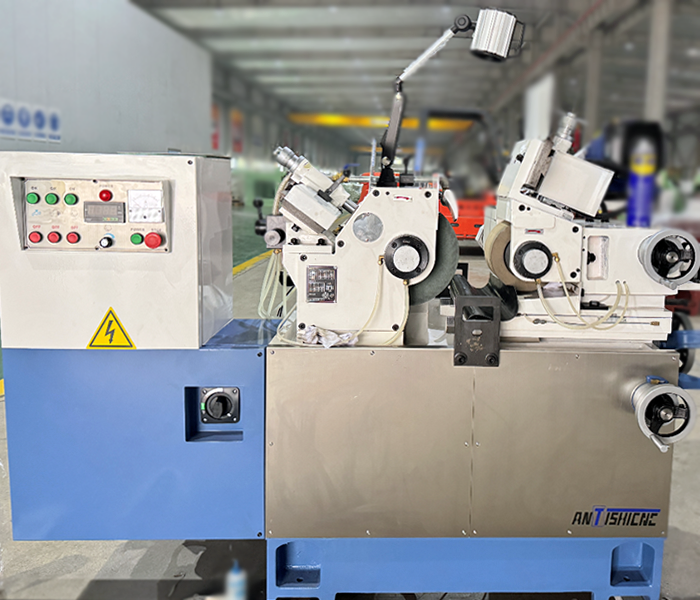

| 無心磨床 | 外圓磨床 |
 |
 |
無心磨床和外圓磨床的主要目的都是對工件的外圓表面進行磨削加工，以提高工件外圓的尺寸精度、形狀精度和表面質量。無論是無心磨床還是外圓磨床，在加工軸類零件時，都能夠將工件的原始毛坯外圓加工到符合設計要求的尺寸，并且使外圓表面更加光滑，滿足后續裝配或使用的要求。
那么他們的區別是什么呢？請看以下信息：
| 特點 | 無心磨床 | 外圓磨床 |
| 加工范圍 | 0.5-400mm | 1-1000mm |
| 機器結構 | 砂輪架，導輪架，床身，工作支架 | 床身，砂輪架，工作臺，頭架，尾架 |
| 工作原理 | 通過工件的外圓表面支撐在兩個砂輪之間 | 工件一般通過卡盤和頂尖的組合來固定中心位置 |
| 加工工件 | 適合加工批量較大的細長軸類和小直徑圓柱類工件
1.軸類工件：細長軸，圓柱銷 2.圓柱套類工件 3.螺絲、螺母的外圓部分 4.小型圓柱體五金配件 5.部分刀具工件的柄部 |
更適合加工形狀復雜、精度要求高的軸類工件，特別是那些有臺階、圓錐面等多種形狀組合的
復雜形狀軸類零件加工：階梯軸，圓錐軸； 大型軸類零件加工：重型機械軸，單件或小批量軸 |

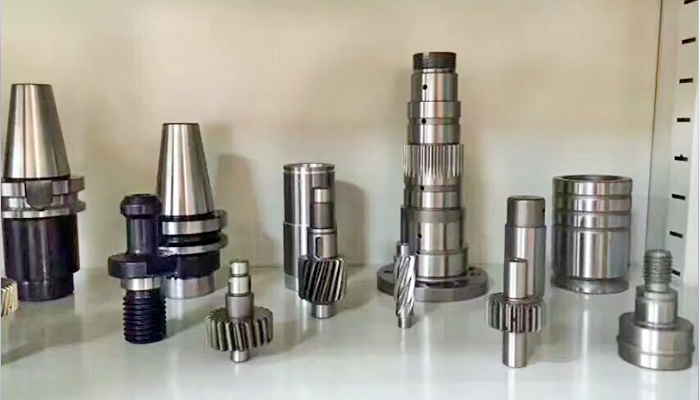

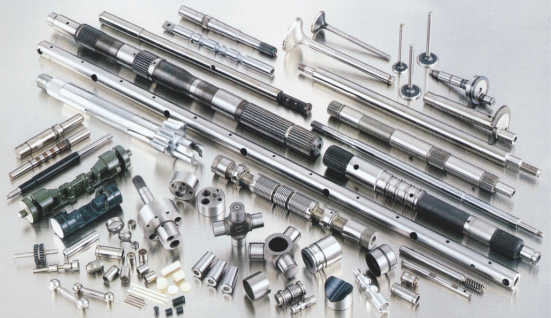

| 工件圖例 |  |
 |
| 加工效率 | 無心磨床在加工圓柱類工件時具有顯著的效率優勢；適合批量生產單一規格工件：對于形狀規則、尺寸相近且批量較大的工件，無心磨床的效率更高，無心磨床有連續自動加工優勢，有高速磨削能力 | 外圓磨床在加工復雜形狀的工件，如帶有多個臺階、圓錐面或特殊曲線輪廓的軸類零件時，需要花費較多時間進行裝夾、定位和砂輪運動路徑的精確調整，屬于單件或小批量加工效率，效率低 |
| 加工精度 | 尺寸精度
一般無心磨床的尺寸精度能達到 ±0.002mm 左右，高精度無心磨床尺寸精度可控制在 ±0.001mm 以內 形狀精度 一般圓柱度精度可達 0.0015mm – 0.003mm 同心度精度 同心度誤差一般在 0.002mm – 0.005mm 之間 表面粗糙度 Ra0.16μm – Ra0.32μm |
尺寸精度
外圓磨床：普通外圓磨床尺寸精度：?±0.005mm 左右，高精度外圓磨床尺寸精度最高可達到 ±0.0005mm 以下 形狀精度 其圓柱度精度最高可達到 0.001mm 以下 同心度精度 高精度外圓磨床的同心度誤差可控制在 0.0005mm – 0.001mm 以內 表面粗糙度 普通外圓磨床加工的表面粗糙度可達 Ra0.32μm – Ra0.63μm，高精度外圓磨床則可達到 Ra0.01μm 以下 |
| 加工成本 | 設備購置成本
無心磨床的結構相對復雜，它有砂輪、導輪以及配套的高精度傳動和控制系統。特別是高精度的無心磨床，其價格較高。一般普通無心磨床的價格可能在幾萬元到十幾萬元不等，而一些高精度、大型的無心磨床價格可能會超過幾十萬元 加工成本 加工效率高導致單位成本降低：無心磨床在批量加工圓柱類工件時效率很高。由于其采用連續自動進給的加工方式，一旦調整好參數，就可以快速地磨削大量工件。例如，在加工小型圓柱銷時，無心磨床的加工速度比外圓磨床快很多，這使得分攤到每個工件上的設備折舊、人工等成本降低 刀具（砂輪）成本 無心磨床的砂輪和導輪需要定期更換，特別是在高負荷加工情況下。不過，由于其加工方式，在一定程度上可以合理利用砂輪的磨削表面，相對來說，砂輪成本在批量加工時不會過高。 維護成本 無心磨床的維護需要專業技術人員，因為其導輪和砂輪的精度調整要求較高。導輪的橡膠結合劑等材料在長時間使用后可能會磨損或變形，需要及時更換或修復。此外，無心磨床的傳動系統和控制系統也較為復雜，定期的維護保養包括對這些系統的檢查、校準和維修，維護成本相對較高 |
設備購置成本
外圓磨床的價格范圍也比較廣。普通的外圓磨床價格可能在幾萬元左右，相對簡單的小型外圓磨床價格可能更低。但對于高精度、帶有復雜功能（如能夠進行高精度圓錐面磨削、自動補償等功能）的外圓磨床，價格也會較高，可達幾十萬元。不過，從整體設備購置成本來看，相同精度等級和加工規格下，外圓磨床的價格可能稍低于無心磨床 加工成本 加工效率相對較低導致單位成本可能較高：外圓磨床在加工過程中，尤其是單件或小批量、形狀復雜的工件加工時，需要花費較多時間進行工件裝夾、中心定位和砂輪路徑調整。這使得每個工件的加工時間較長，從而導致設備使用成本、人工成本分攤到每個工件上相對較高。
刀具（砂輪）成本 外圓磨床的砂輪同樣需要定期更換，而且在加工復雜形狀工件時，可能因為頻繁調整砂輪路徑而加速砂輪磨損。對于高精度加工，可能還需要使用更昂貴的砂輪來保證加工質量，這也增加了加工成本。 維護成本 外圓磨床的維護重點在于砂輪的更換和校準、頂尖和卡盤的維護等。雖然其結構相對無心磨床簡單一些，但對于高精度外圓磨床，維護頂尖的精度、保證卡盤的夾緊精度等工作也需要專業的技術和工具。總體來說，外圓磨床的維護成本稍低于無心磨床
|
| 應用領域 | 1.機械制造行業：廣泛用于磨削各種軸類零件，如汽車發動機的曲軸、凸輪軸，電機的轉軸等。這些軸類零件需要較高的尺寸精度和良好的表面質量，無心磨床能夠有效地滿足這些要求。
2.五金加工行業：用于加工各種圓柱形的五金配件，如螺絲、螺母的外圓磨削，以及小型圓柱銷等零件的加工。 3.工具制造行業：可以磨削刀具的柄部等圓柱形部分，提高刀具的制造精度和質量。
|
1.?機械制造行業：用于加工各種軸類零件，如汽車發動機的曲軸、凸輪軸，機床的主軸等。這些軸類零件的外圓精度直接影響到機器的性能和使用壽命，外圓磨床能夠提供高精度的磨削，保證零件質量。
2.?航空航天領域：對零部件的精度要求極高，外圓磨床用于加工航空發動機的軸、起落架部件等外圓部分。例如，航空發動機的軸需要在高速旋轉和復雜工況下工作，外圓磨床加工出的高精度外圓能夠滿足其可靠性和性能要求。 3.?精密儀器制造行業：在制造精密儀器的軸、桿等零件時，外圓磨床發揮著關鍵作用。比如，光學儀器中的光軸，需要高精度的外圓表面來保證光學系統的精度和穩定性，外圓磨床能夠加工出符合要求的外圓。 |
如果您有無心磨床，外圓磨床，或者其他磨床的需求，歡迎咨詢上海鞍提仕：contact@antsmachine.com，我們的技術團隊一定能夠為您匹配出最適合您的技術解決方案。
