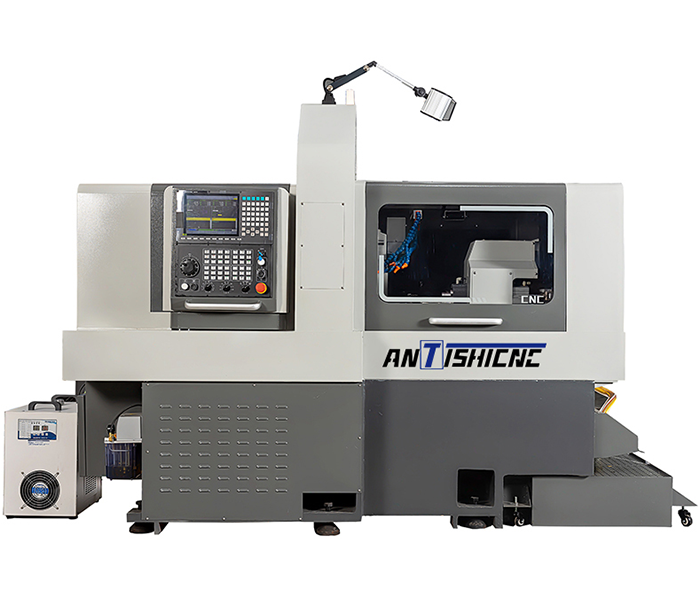

近日，一個客戶拿著圖紙和圖片找到我們公司，要加工異徑直通接頭，我們推薦了瑞士型走心機來加工這個工件，接下來由上海鞍提仕工程師為您介紹什么是異徑直通接頭和如何用走心機加工異徑直通接頭。
一、什么是異徑直通接頭

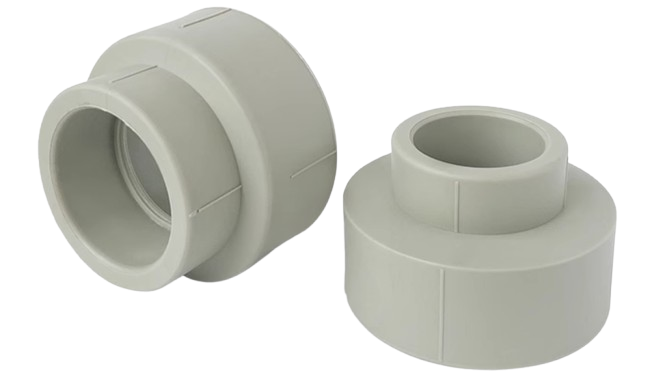

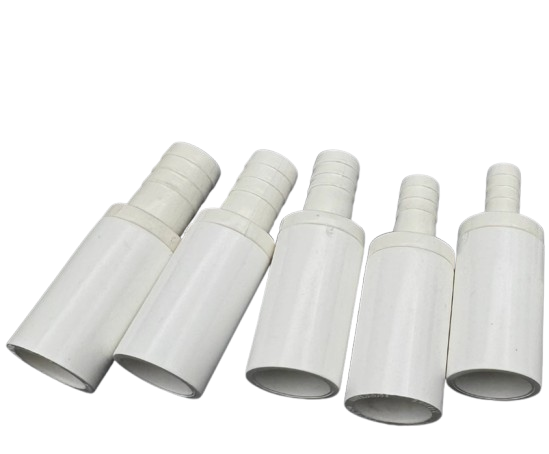

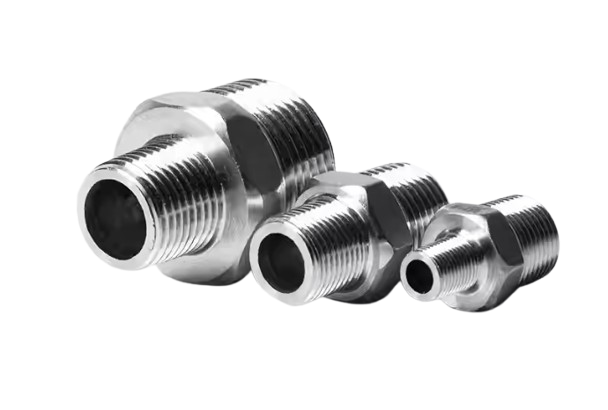

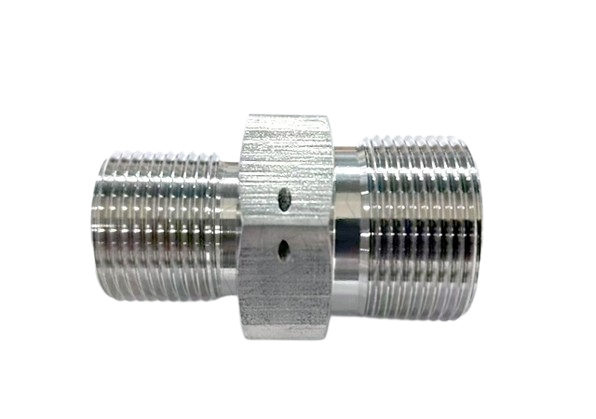

異徑直通接頭，也稱為變徑直通接頭，是一種用于連接不同直徑管道的管件。
1.結構特點
異徑直通接頭通常由兩個不同直徑的端口組成，中間部分呈直線形狀。其材質多樣，包括金屬（如不銹鋼、銅、鑄鐵等）和塑料（如 PVC、PPR 等）。接頭的兩端通常帶有螺紋、法蘭或其他連接方式，以便與管道進行連接。
 |
 |
 |
 |
?2.作用
| 連接不同管徑管道 |
| 在管道系統中，常常會遇到需要連接不同直徑管道的情況。異徑直通接頭能夠?qū)崿F(xiàn)不同管徑管道之間的平穩過渡連接，確保流體在管道系統中的順暢流動。例如，在工業管道系統中，可能需要將大直徑的主管道與小直徑的分支管道連接起來，這時異徑直通接頭就發揮了重要作用。 |
| 調節流量和壓力 |
| 通過使用異徑直通接頭，可以改變管道的通徑大小，從而對流體的流量和壓力進行調節。當管道系統中需要控制流量或調整壓力時，可以選擇合適大小的異徑直通接頭來實現這一目的。例如，在供水系統中，可以根據不同區域的用水需求，使用異徑直通接頭來調整管道的流量和壓力，以確保供水的穩定性和可靠性。 |
| 便于管道布局和安裝 |
| 在管道系統的設計和安裝過程中，異徑直通接頭可以使管道布局更加靈活和合理。由于不同管徑的管道可以通過異徑直通接頭進行連接，設計師可以根據實際情況選擇合適的管徑組合，以滿足空間限制、流量要求和安裝便利性等方面的需求。此外，異徑直通接頭的標準化設計也使得管道的安裝更加快捷和方便，減少了安裝時間和成本 |
| 適應不同工況要求 |
| 不同的工作環境和工況對管道系統的要求也不同。異徑直通接頭可以根據具體的工況要求選擇不同的材質和連接方式，以適應高溫、高壓、腐蝕等惡劣環境。例如，在化工行業中，可能需要使用耐腐蝕的材質制作的異徑直通接頭，以確保管道系統的安全運行。 |
?3.應用
| 工業領域 | 石油化工行業 | 在石油化工生產過程中，各種管道系統需要連接不同直徑的管道來輸送原油、天然氣、化工產品等介質。異徑直通接頭用于連接不同規格的管道，確保介質的順暢流動。 |
| 電力行業 | 發電廠的熱力系統和冷卻水系統中，需要使用異徑直通接頭來連接不同直徑的管道。
電力輸送系統中的電纜保護管也可能需要使用異徑直通接頭來連接不同直徑的管道，保護電纜的安全運行。 |
|
| 機械制造行業 | 在機械加工設備的冷卻系統和潤滑系統中，異徑直通接頭用于連接不同直徑的管道，實現冷卻液和潤滑油的輸送。
機械制造過程中的氣動和液壓系統也常常需要使用異徑直通接頭來連接不同直徑的管道，實現氣體和液體的傳輸和控制。 |
|
| 建筑領域 | 給排水系統 | 在建筑物的給排水系統中，異徑直通接頭用于連接不同直徑的給水管和排水管。 |
| 暖通空調系統 | 暖通空調系統中的通風管道和空調水管需要使用異徑直通接頭來連接不同直徑的管道 | |
| 農業領域 | 灌溉系統 | 在農業灌溉系統中，異徑直通接頭用于連接不同直徑的灌溉水管。 |
| 養殖行業 | 在養殖行業的供水和排水系統中，異徑直通接頭用于連接不同直徑的管道。 | |
| 交通運輸領域 | 汽車制造行業 | 在汽車制造過程中，發動機冷卻系統、燃油輸送系統和制動系統等都需要使用異徑直通接頭來連接不同直徑的管道。 |
| 船舶制造行業 | 船舶的管道系統中，異徑直通接頭用于連接不同直徑的海水管、淡水管、燃油管和排氣管等。 |
二、如何用走心機加工異徑直通接頭
1.準備工作
設計與編程
根據異徑直通接頭的圖紙要求，使用專業的編程軟件進行數控編程。確定加工工藝路線、切削參數（如切削速度、進給量、切削深度等）以及刀具的選擇。
考慮到異徑直通接頭的不同直徑部分，合理規劃加工順序，以確保精度和表面質量。
刀具選擇
選擇適合加工材料的刀具，通常包括外圓車刀、內孔車刀、切槽刀等。對于瑞士型車床走心機，刀具的尺寸和形狀要與機床的刀具系統相匹配。
考慮使用高質量的硬質合金刀具，以提高切削效率和刀具壽命。
材料準備
準備好所需加工的材料，確保材料的尺寸和質量符合要求。對于異徑直通接頭，常用的材料有不銹鋼、銅、鋁等。
對材料進行適當?shù)念A(yù)處理，如去除毛刺、清潔表面等。
2.加工過程
裝夾工件
使用合適的夾具將工件裝夾在走心機的主軸上。確保工件裝夾牢固，避免在加工過程中發生位移或振動。
對于細長的異徑直通接頭，可以考慮使用輔助支撐裝置，以提高加工的穩定性。
粗加工
首先進行粗加工，去除大部分余量。根據編程的工藝路線，使用外圓車刀和內孔車刀分別加工異徑直通接頭的外徑和內徑。
控制切削參數，確保粗加工的效率和刀具壽命。在粗加工過程中，要注意及時清理切屑，避免影響加工質量。
精加工
在粗加工完成后，進行精加工。調整切削參數，減小切削深度和進給量，以提高加工精度和表面質量。
使用高精度的刀具，對異徑直通接頭的外徑和內徑進行精細加工，確保尺寸精度和表面粗糙度符合要求。
對于有特殊要求的表面，如密封面，可以采用磨削或拋光等工藝進行進一步加工。
切槽和螺紋加工
根據設計要求，使用切槽刀在異徑直通接頭的適當位置進行切槽加工。確保槽的尺寸和位置精度。
如果需要加工螺紋，可以使用螺紋車刀進行螺紋加工。選擇合適的螺紋規格和切削參數，確保螺紋的質量和精度。
檢測與修正
在加工過程中，定期使用測量工具對異徑直通接頭的尺寸和精度進行檢測。如發現偏差，及時進行修正。
可以使用三坐標測量儀等高精度測量設備，對加工后的異徑直通接頭進行全面檢測，確保產品質量符合要求。
3.后處理與質量控制
清洗與防銹
加工完成后，對異徑直通接頭進行清洗，去除表面的切屑和油污。可以使用清洗劑和超聲波清洗設備進行清洗。
對清洗后的工件進行防銹處理，如涂抹防銹油或進行表面處理，以防止工件生銹。
質量檢驗
對加工后的異徑直通接頭進行嚴格的質量檢驗，包括尺寸精度、表面質量、螺紋質量等方面的檢查。
可以采用抽樣檢驗或全檢的方式，確保產品質量符合標準和客戶要求。
包裝與存儲
對合格的異徑直通接頭進行包裝，選擇合適的包裝材料和方式，以保護工件在運輸和存儲過程中不受損壞。
將包裝好的工件存放在干燥、通風的倉庫中，避免受潮、受熱和受擠壓。
總之，用瑞士型數控走心機加工異徑直通接頭需要精心設計加工工藝、選擇合適的刀具和夾具，并嚴格控制加工過程中的各項參數，以確保加工出高質量的產品。我公司的工程師將與您一起，為您匹配最合適的解決方案。
