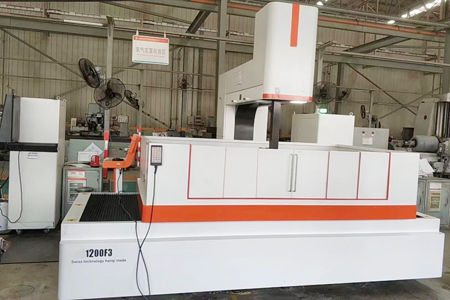

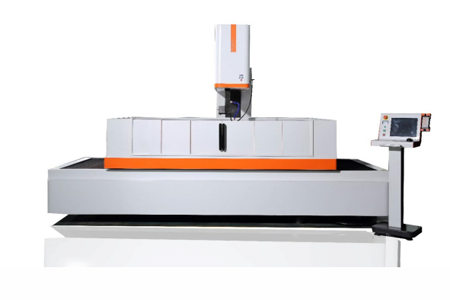

交流伺服中速線切割電火花機1200F3
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 規格 | 單位 | 1200F3 | |
| 機器 | 尺寸（長*寬*高） | mm | 3400*4300*2600 |
| 總重量 | kg | 9000 | |
| 工作臺 | 桌子尺寸（寬*長） | mm | 1490*1200 |
| 行程 | X軸行程 | mm | 1200 |
| Y軸行程 | mm | 1000 | |
| Z軸行程 | mm | 500 | |
| 長度寬度 | mm | 2000*1460 | |
| 脈沖寬度 | us | 1-250 | |
| 工作液罐 | 輸出脈沖間隙與脈沖寬度比 | 4—15 | |
| 數控電源 | 低壓管路數 | pcs | 0-15 |
| 高壓管數 | pcs | 0-3 | |
| AC管數 | pcs | 0-3 | |
| 交流脈沖寬度 | gear | 0-7 | |
| 伺服速度 | gear | 0-15 | |
| 伺服跟蹤 | gear | 1-199 | |
| 伺服限速 | gear | 1-500 | |
| 線速 | time | 0-3 | |
| 切削次數 | time | 1-7 | |
| 每個軸的微型機械驅動當量 | um | 1 | |
| 切削厚度 | mm | 600 | |
| 最大切削斜度/工件厚度 | ±12°/80 | ||
| 加工能力 | 最大工作臺承載能力 | kg | 3000 |
| 定位精度 X/Y | mm | ≤0.015 | |
| 重復定位精度X/Y | mm | ≤0.008 | |
| 加工精度 | 多刀切割精度 | mm | ≤0.01（直徑18方高25mm，切一切二，材質SKD11或Cr12） |
| 最佳表面粗糙度 | um | Ra≤1.0（正方形10mm*10mm*25mm切一切三，材質SKD11或Cr12） | |
| 最大切割效率 | mm2∕min | ≥180 | |
| 普通切削效率 | mm2∕min | ≥120 | |
| 加工效率 | 最大處理電流 | A | ≥8-12 |
| 能量消耗 | KW | ≤3.5 | |
| 線徑 | mm | ∮0.12-∮0.2 | |
| 線筒速度 | 頻率 | ||
| 繞線系統 | 緊絲法 | 自動擰緊 | |
| 線速 | m/s | 3-12 | |
| 過濾精度 | um | ＜10 | |
| 過濾方法 | 多級過濾方式 | ||
| 工作液 | 專用切削液/SPK-808 | ||
| 環境與電力 | 電 | kpa | 380V±10% / 50/60Hz / 2kVA |
| 溫度 | 溫度 15-30℃ / 濕度 40-80% | ||
| 氣壓 | 86-106kpa | ||
設備介紹
上海ANTISHI“F3”系列線切割機床是一款五軸數控中進給大錐度線切割機床，實現了五軸數控四軸聯動伺服控制方式，是真正的高-國內精密五軸數控中進給線切割機床，全面采用慢走絲機床結構和慢走絲控制方式，具有極高的可靠性和高加工穩定性。
特點
1、采用送絲級精密鑄件鑄造，大大增強了機床長期使用的穩定性和可靠性，尤其是機床的精度完全可以與慢送絲級相媲美。
2、嚴格按照瑞士AGIE CHARMILES制造工藝、制造標準、檢驗標準生產。
3、每一步都追求“精工細作”，嚴于律己。
驅動與控制
1、AGIE CHARMILES原裝設計全進口直線導軌，滾珠絲桿與交流伺服電機直聯，精度更高，保持時間更長。
2、X、Y軸交流伺服驅動控制。
3、U、V、Z軸全部采用直線導軌，滾珠絲桿與電機直聯，真正實現了錐度加工的高可靠性和高精度，同時實現了Z軸任意點CNC .
4、五軸CNC，控制精度0.001mm。
線材運輸
ed自動緊線裝置可實時跟蹤鉬絲的松緊度。解決鉬絲跳線的可能性。
水箱過濾&環保處理
1、多級過濾水箱。全封閉鈑金設計，結構更可靠。
2、長期加工無水霧飛濺，加工更衛生、更環保。
機加工及檢測
1、高精度進口龍門加工中心、精密磨床及相關設備對機身及機械部件進行高精度機加工。
2、床身及零件嚴格按照瑞士AGIE CHARMILES的檢驗標準，通過德國ZEISS三坐標測量?jī)x、日本MITUTOYO粗糙度儀、德國高度檢測儀等檢測設備檢測。
3、英國RENISHAW激光干涉儀檢測機床全過程精度，實現螺距和背隙補償。
為了更好的提高我們產品的精度、穩定性和一致性，上海ANTISHI引進了德國蔡司三維坐標測量?jī)x，用于機床鑄件和外購件的三維檢測和篩選。
| 名字 | 規格 | 供應商 |
| 機床 | 瑞士設計精密鑄造 | 中國 |
| 大錐度結構 | 專利產品 | 中國 |
| X、Y軸絲桿 | G40*5 C3 | 上銀/PMI |
| X軸、Y軸導軌 | HGW45P | 上銀/PMI |
| XY軸馬達 | 1.5KW | 松下電器 |
| 導向輪 | 專用導輪 | 中國 |
| 紅寶石導絲 | 專利產品 | 中國 |
| 換向開關 | / | 中國 |
| 過濾系統 | 多級過濾方式 | ANTISHI |
| 電源控制柜 | 高性能數控電源 | ANTISHI |
| 工業控制計算機 | 無風扇雙核CPU（4線程） | ANTISHI |
| 交流伺服電機 | 松下電器 | 日本 |
| 交流伺服電機驅動器 | 松下電器 | 日本 |
| 逆變器 | 士林 | 臺灣 |
| 中繼 | 歐姆龍 | 日本 |
| 接觸器 | 施耐德 | 法國 |
